颚式破碎机

颚式破碎机介绍

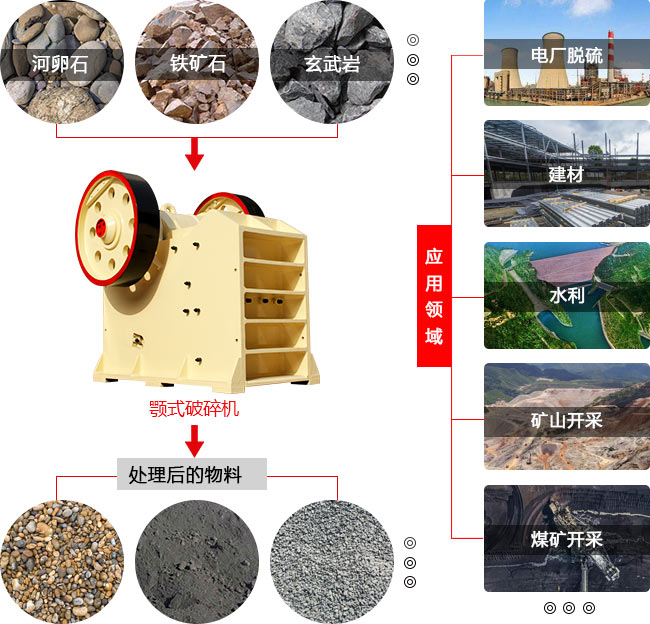

颚式破碎机简称颚破，是红星公司通过行业内外同类产品测试的成功经验，精心研发出的环保，节能的破碎机设备。其中有大型颚式破碎机，中型颚式破碎机，小型颚式破碎机，都是我公司的拳头产品。另外根据破碎的物料分为粗破和细破两种，如果粒度在125mm-750mm，是初级破碎设备。主要用于普通公路，高速公路,普通铁路，高速铁路,矿石的开采，水利等多种行业。

根据鄂板得摆动方式不同分为：简单摆动颚式破碎机，复杂摆动颚式破碎机，综合摆动颚式破碎机三种。

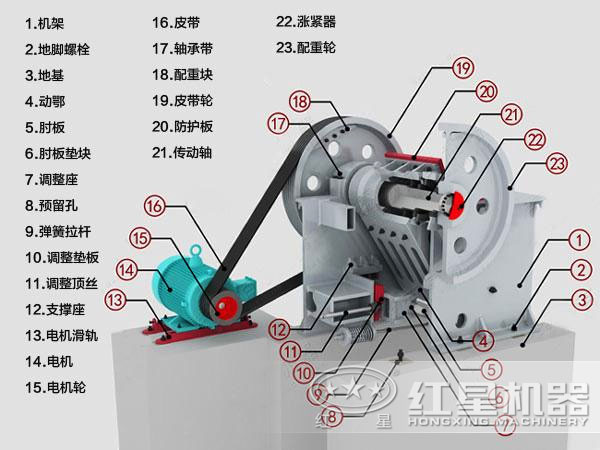

颚式破碎机结构概况

1.机架

机架是上下开口的四壁刚性框架，用作支撑偏心轴并承受破碎物料的反作用力，要求有足够的强度和刚度，一般用铸钢整体铸造，小型机也可用铸铁代替铸钢。大型机的机架需分段铸成，再用螺栓牢固链接成整体，铸造工艺复杂。自制小型颚式破碎机的机架也可用厚钢板焊接而成，但刚度较差。

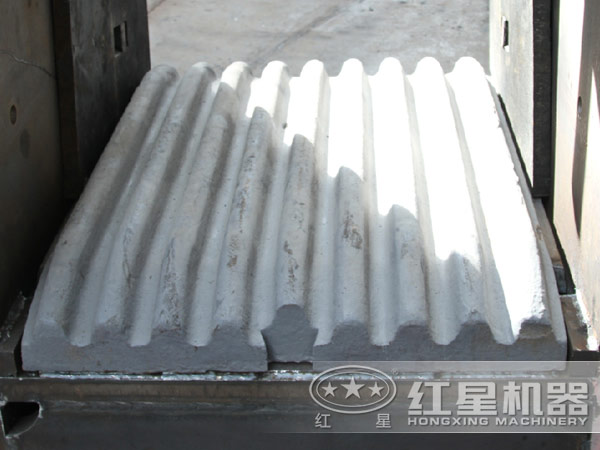

2.颚板和侧护板

定颚和动颚都由颚床和颚板组成，颚板是工作部分，用螺栓和楔铁固定在颚床上。定颚的颚床就是机架前壁，动颚颚床悬挂在周上，要有足够的强度和刚度，以承受破碎反力，因而大多是铸钢或铸铁件。

3.传动件

偏心轴是破碎机的主轴，受有巨大的弯扭力，采用高碳钢制造。偏心部分须精加工、热处理、轴承衬瓦用巴氏合金浇注。偏心轴一端装带轮，另一端装飞轮。

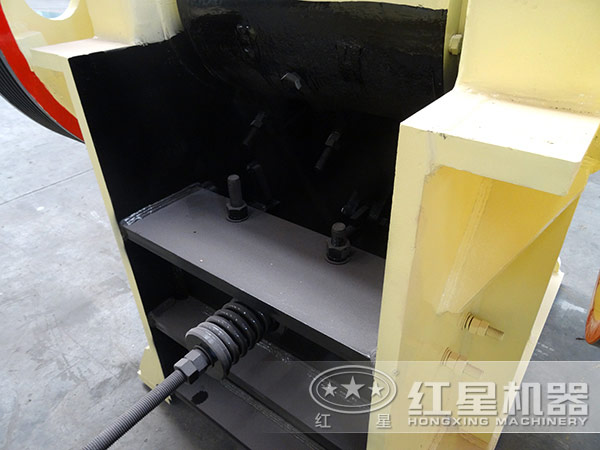

4.调节装置

调节装置有楔块式，垫板式和液压式等，一般采用楔块式，由前后两块楔块组成，前楔块可前后移动，顶住后推板；后楔块为调节楔，可上下移动，两楔块的斜面倒向贴合，由螺杆使后楔块上下移动而调节出料口大小。小型颚式破碎机的出料口调节是利用增减后推力板支座与机架之间的垫片多少来实现。

5.飞轮

颚式破碎机的飞轮用以存储动颚空行程时的能量，再用于工业形成，使机械的工作符合趋于均匀。带轮也起着飞轮的作用。飞轮常以铸铁或铸钢制造，小型机的飞轮常制成整体式。飞轮制造，安装时要注意静平衡。

6.润滑装置

偏心轴轴承通常采用集中循环润滑。心轴和推力板的支撑面一般采用润滑脂通过手动油枪给油。动颚的摆角很小，使心轴与轴瓦之间润滑困难，常在轴瓦底部开若干轴向油沟，中间开一环向油槽使之连通，再用油泵强制注入干黄油进行润滑。

颚式破碎机的性能特点

颚式破碎机的工作不分是两块颚板，一是固定颚板（定颚），垂直（或上端略外倾）固定在机体前臂上，另一是活动颚板（动颚），位置倾斜，与固定颚板形成上大下小的破碎机腔（工作腔）。活动颚板对着固定颚板做周期性的往复运动，时而分开，时而靠近。分开时，物料进入破碎腔，成品从下部卸出；靠近时，使装在两块颚板之间的物料收到挤压，弯折和劈裂作用而破碎。

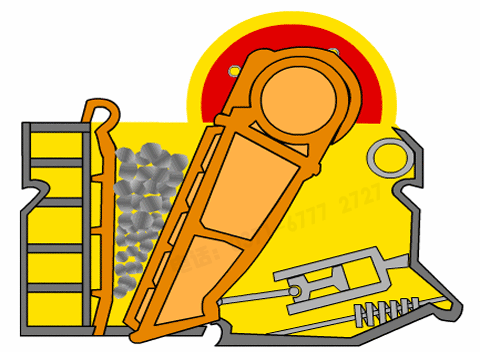

颚式破碎机的工作原理

动颚的上端直接悬挂在偏心轴上，作为曲柄连杆机构的连杆，有偏心轴的pain新直接驱动，动颚的下端铰连着推力板支撑到机架的后壁上。当偏心轴旋转时，动颚上各点的运动轨迹是由悬挂的圆周线（半径等于偏心距），逐渐向下变成椭圆形，越向下部，椭圆形越偏，直到下部与推力板连接点追击为圆弧线。由于这种接卸中东颚上个点的运动轨迹比较复杂，故称为复杂摆动式破碎机。

颚式破碎机的使用说明

(一)启动前得准备

1.润滑脂是否缺乏.

2.紧固件是否紧固.

3.安装装置是否得当.

4.腔内是否有矿石或其他杂物.

(二)启动

1.传动部分是否正常.

2.应当在无负荷的情况下启动.

3.启动若有不良情况石,应立即停车,排除隐患在启动.

(三)维护

1.正常运行方可投料.

2.入料应当均匀,避免侧面加料,造成单边负荷.

3.在成运行在35-70度.

4.停机前,应停止加料且等破碎机物料完全排空后,方可关闭地阿基.

(四)润滑

1.经常注意及时做好摩擦面得润滑工作,可保证机器的正常运转和演唱使用寿命.

2.钙基,钠基,钙钠基润滑脂.

3.肘板和肘板垫接触处在机器开启前,必须加入润滑脂.

颚式破碎机安全操作六条规定

1.碎石渣料槽上应有保护罩,防止碎石渣料槽内蹦出伤人.

2.开机前,要清除破碎机内及周围的杂物,必须检查个润滑部位,并用手搬动几圈,才允许开机.

3.严禁用手取出石块,带物料清除干净后,再启动.

4.调节物料口时,应线松开拧紧弹簧,待调整好后,再适当调整弹簧的长进程度并拧紧螺栓,以防衬板在工作时脱落.

颚式破碎机技术参数

相关案例

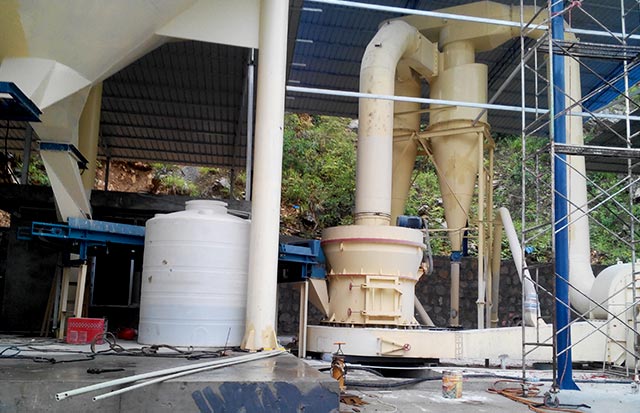

江西贵州方解石磨粉生产线
