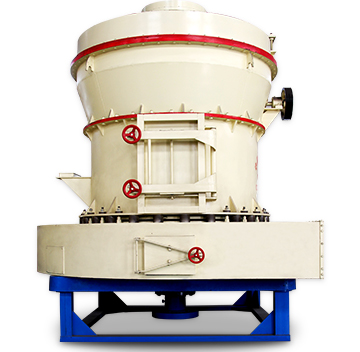

雷蒙磨粉机

雷蒙磨粉机

效率高,电耗低,占地面积小;操作简单可靠,维修方便;采用优质铸件及型材制造,工艺精细流程严谨;

  • 出料粒度 0.125-0.044mm
  • 生产能力 2-120t/h
  • 输出尺寸 0.044-0.173mm
现在咨询设备现在咨询设备

电话

全国统一销售热线 0371- 67772727

雷蒙磨粉机介绍

从外形看像一个钢制容器竖立,有进风、出风口,中部有进料口。外形与MPS磨有些近似。雷蒙磨磨棍回转中心线是直立的,MPS磨磨棍回转中心线是近似水平的。

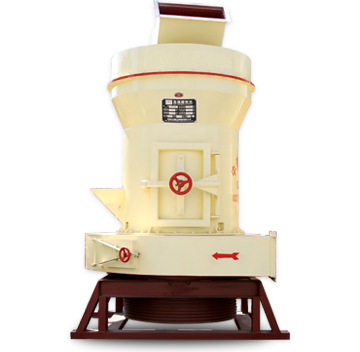

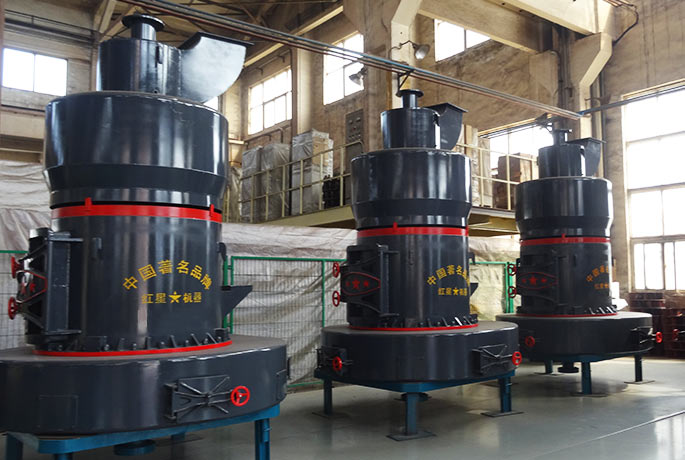

雷蒙磨粉机

磨机下部有电机带动内部磨棍与磨盘旋转将需磨物料粉碎或研磨,通过进风口的风将成品物料吹起,磨机内部上部有分离器,可将粗细粉进行分离,然后经由通过磨机的风由出风口带出收集。

悬辊式雷蒙磨其型号有 3R1410、1815、2115、2615、2714、2715、2716、3016、4R2715、3016、3116、3216 、5R4119、5R4121及6R4427是适应中小型矿山、化工、建材、冶金、耐火材料、制药、水泥等行业的高效闭路循环的高细制粉设备,是代替球磨机加工粉末的一种新型磨粉机,产量能耗均达到国家标准,居国内先进水平,备受各行业用户的好评。

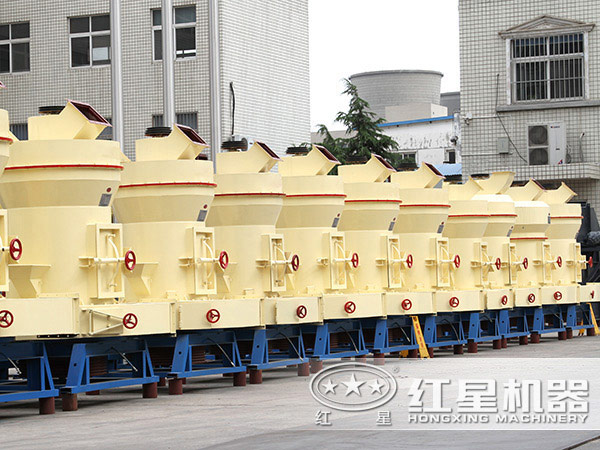

新型磨粉机型号多

该产品采用国外同类产品的先进结构,并在大型雷蒙磨的基础上更新改进设计而成。该设备比球磨机效率高、电耗低、占地面积小,一次性投资少。磨辊在离心力的作用下紧紧地碾压在磨环上,因此当磨辊、磨环磨损到一定厚度时并不影响成品的产量与细度。磨辊、磨环更换周期长、从而剔除了离心粉碎机易损件更换周期短的弊病。

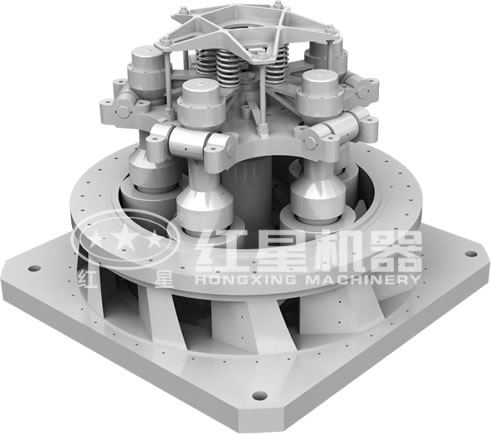

磨粉机梅花架

该机的风选气流是在风机——磨壳——旋风分离器——风机内循环流动作业的,所以比高速离心粉碎机粉尘少,操作车间清洁、环境无污染。

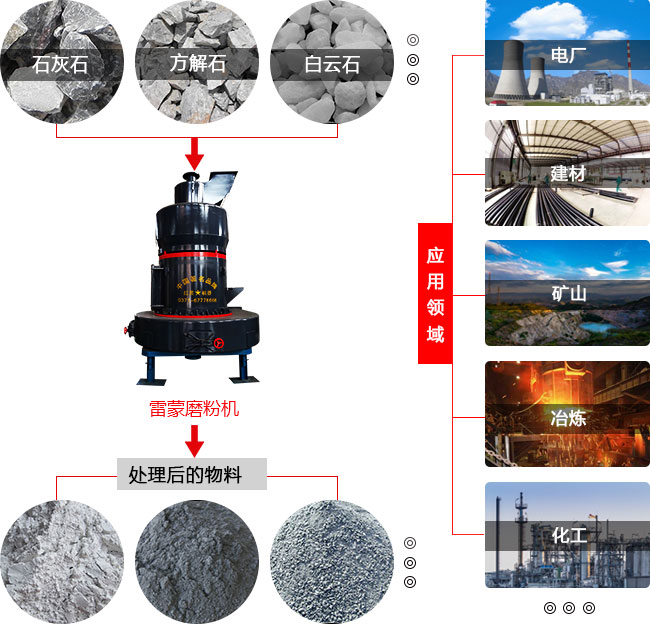

雷蒙磨粉机适用范围

本机广泛适用于重晶石、方解石、钾长石、滑石、大理石、石灰石、白云石、莹石、石灰、活性白土、活性炭、膨润土、高岭土、水泥、磷矿石、石膏、玻璃、保温材料等莫氏硬度不大于9.3级,湿度在6%以下的非易燃易爆的矿产、化工、建筑等行业300多种物料的高细制粉加工,R型雷蒙磨粉机成品粒度80—325目范围内任意调节,部分物料最高可达2000目。

新型磨粉机型号全

雷蒙磨粉机性能特点

1、工艺简单、独立性强

高强磨采用立体结构,占地面积小,成套性强,从块料到成品粉子独立自成一个生产体系。

2、细度均匀、维修方便

成品粉子细度均匀,通筛率99%,这是其它磨粉设备难以具备的。电气系统采用集中控制,磨粉车间基本可实现无人作业,并且维修方便。

3、耐磨性能高、运行可靠

重要部件均采用优质钢材,耐磨件均采用高性能耐磨材料,整机耐磨性能高,传动装置采用密闭齿轮箱和带轮,传动平稳,运行可靠。

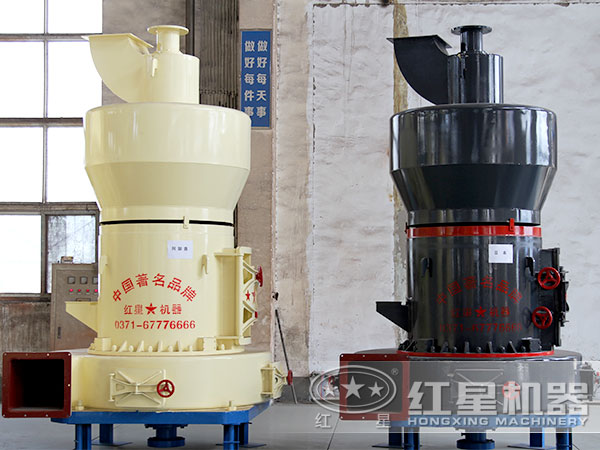

雷蒙磨粉机特点多

雷蒙磨粉机工作原理

该机结构(附安装联接示意图)主要由主机、分析机、鼓风机、成品旋风分离器、管道装置、电机等组成。其中主机由机架、进风蜗壳、铲刀、磨辊、磨环、罩壳及电机组成。辅助设备有颚式破碎机 、斗式提升机、电磁振动给料机、电控柜等,用户可以根据现场情况灵活选择。

雷蒙磨工作时将大块状原材料破碎到所需的进料粒度后,由斗式提升机将物料输送到储料仓,然后由电磁振动给料机均匀地送到主机的磨室内,进入到磨室内的物料被铲刀铲起进入磨辊与磨环之间被研碎、鼓风机将空气从分流盘吹入研磨室,把粉碎粉末送到分析室、经过由调速电机通过传动装置带动旋转的分析叶轮的分选,大颗粒物料落回磨室、重新研磨、合格的细粉末随气流进入成品旋风集粉器,与空气分离后,从卸料口排出为成品。主机工作过程中,铲刀系统起到了非常重要的作用。其位于磨辊下端,铲刀与磨辊同转过程中把物料铲起抛喂入磨辊辊环之间,形成垫料层,该料层受磨辊旋转产生向外的挤压力将物料碾碎,由此达到制粉目的。

雷蒙磨粉机的安装调试

(一)雷蒙磨粉机安装前的准备事项

1、雷蒙磨运行现场还未安装时,应妥善保管,外露表面须涂上防锈油脂、并避免日晒雨淋,以防机体生锈进水,要建立保养制度。

2、厂房和基础应根据雷蒙磨安装基础图尺寸应有足够的高度和安装位置,雷蒙磨基础应采用高标水泥并须埋有钢筋方能浇基础,并予埋穿线管或电缆沟。水泥基础浇好后,必须有15天的保养期。

3、应配有2~3吨起吊工具,供雷蒙磨安装维修用。

4、雷蒙磨从出厂到使用时间超过6个月者,对主机中心轴系统、传动装置、磨辊装置、分析机油池等应清洗检查,清洗检查完毕后应对各部件加入足够的润滑油。

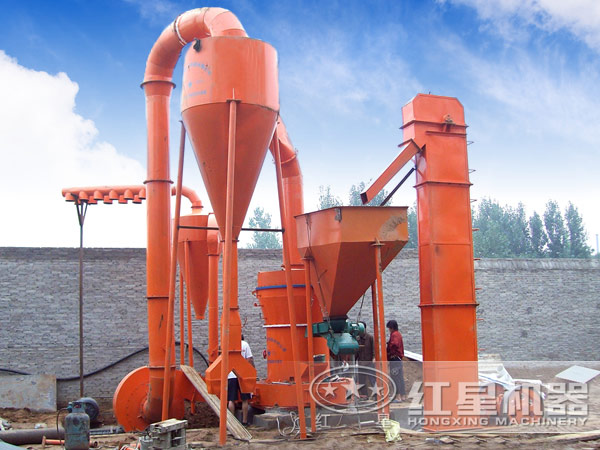

磨粉生产线安装现场

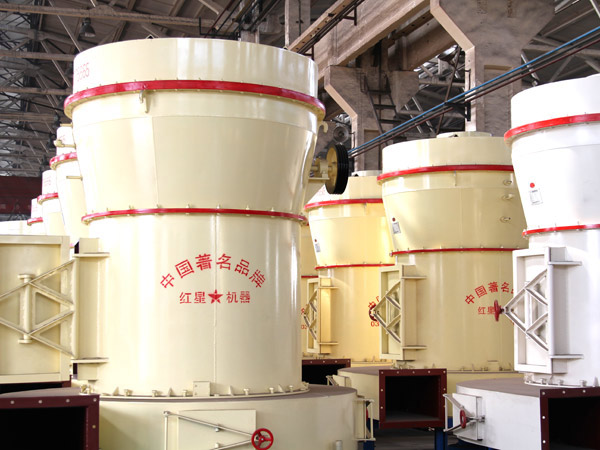

雷蒙磨安装现场

(二)雷蒙磨粉机调试(空运转试机)

1 、空负荷运转试机,在无负荷试机前,应将磨辊装置用网丝绳抱轧牢,避免磨辊与磨环接触冲击,然后主机空运转试机不少于1小时;主机运转时应平稳,箱体内油温不得超过80℃,温升不超过40℃。主机与分析机旋转方向见图4。

2、鼓风机应空载开机,待运转正常后再加载,然后观察其运转平稳,无异常噪音和振动、滚动轴承最高温度不得超过70℃,温升不得超过35℃。

3、负荷运转试机时间不少于8小时,雷蒙磨工作正常后整机无异常噪音,各管道连接处无漏风现象,经试机后再次把各紧固体拧紧,即可投入正常使用。

雷蒙磨客户现场

雷蒙磨粉机使用注意事项

1、为使雷蒙磨粉机粉机正常,应制定设备保养安全操作制度方能保证雷蒙磨粉机长期安全运行,同时要有必要的检修工具以及润滑脂和相应的配件。

2、雷蒙磨粉机的磨辊装置使用时间超过500小时左右重新更换磨辊时,对辊套内的各滚动轴承必须进行清洗,对损坏件应及时更换,加油工具可用手动加油泵和黄油枪。

3、雷蒙磨粉机在使用过程当中,应有固定人员负责看管,操作人员必须具备一定的技术水平。雷蒙磨粉机在安装前对操作人员必须进行必要的技术培训,使之了解雷蒙磨粉机的原理性能,熟悉操作规程。

4、雷蒙磨粉机使用一段时间后,应进行检修.同时对磨辊磨环铲刀等易损件进行检修更换处理,磨辊装置在使用前后对连接螺栓螺母应进行仔细检查,看是否有松动现象,润滑油脂是否加足。

雷蒙磨粉机技术参数

型号
参数
4525 4119
进料粒度(mm) ≤30 ≤25
成品粒度(mm) 0.173-0.044 0.173-0.044
不同物料细度班产(t) 16-176 8-78
中心轴转速(r/min) 82 105
磨环直径(mm) 1770 1400
磨辊直径(mm) 450 410
磨辊高度(mm) 250 190
主机电机 Y315M-4-132 Y280S-4-75
风机电机 Y315M-4-132 Y280S-4-75
分析器电机 YCT250-4A-18.5 YCT200-4B-7.5
型号
参数
进料粒度
(mm)
成品粒度
(mm)
4525 ≤30 0.173-0.044
4119 ≤25 0.173-0.044

相关案例

辽宁滑石磨粉生产线

辽宁滑石磨粉生产线

成品目数:300目

生产能力:550t/h

设备组成:高强磨粉机、锤式破碎机、反击式破碎机等
