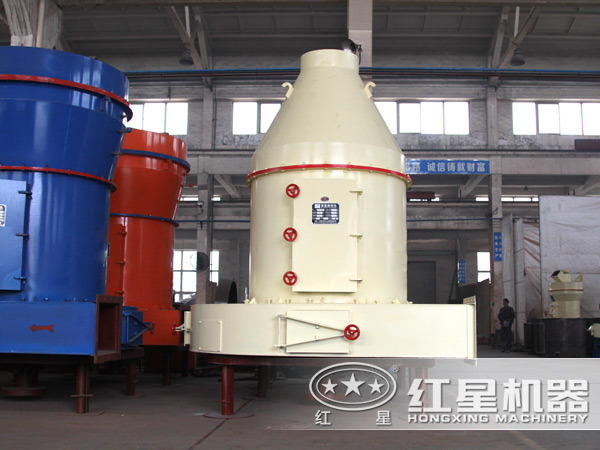

高压悬辊磨粉机

高压悬辊磨粉机

密封性能好,除尘效果符合国家粉尘排放标准;进料粒度大,出料粒度细;投资小,收益高;

  • 出料粒度 15-30mm
  • 生产能力 2-120t/h
  • 产品细度 400-3000Mesh
现在咨询设备现在咨询设备

电话

全国统一销售热线 0371- 67772727

高压悬辊磨粉机介绍

高压悬辊磨粉机(高压磨粉机),主要用于非金属材料的磨粉,使用非常方便,具体的非金属材料我们一般指的是:铁矿石、煤粉石、高炉水渣、电厂脱硫剂、锅炉喷吹煤、白灰、长石、石英石、石膏、重晶石、石灰石、陶瓷、矿渣等莫氏硬度不大于9.3级,湿度在6%以下的非易燃易爆的矿山、冶金、化工、建材等多种行业的加工,制造出来的成品粒度在80-425目范围调节(最细1000目)。另外我们也可以添加其他装置设计出来的产品的成品粒度更细。

磨粉机

高压悬辊磨粉机的结构特点

高压悬辊磨粉机其设计结构很简单,主要便于维修,主要由主机、细度分析机、鼓风机、成品旋风积粉器、布袋除尘器及联结风管组成。另外它也可以根据用户需要也可配备破碎机、提升机、储料仓,电磁振动给料机及电器控制柜等辅助设备。使它们的相关配合能够起到更大的作用,在主机中,磨辊组件通过横担轴悬挂在磨辊吊架上,磨辊吊架与主轴及铲刀架固定联系,压力弹簧在磨辊轴承室的悬臂外端面,以横担轴为支点迫使磨辊紧紧压在磨环内圆表面上,当电动机通过传动装置带动主轴转动时,装在铲刀架上的铲刀与磨辊同步旋转,磨辊在磨环内圆滚动的同时自转。电动机通过传动装置带动分析机叶轮旋转,叶轮转速越高,分选出的粉子越细,因此我们就知道了,叶轮对于设备有多大的作用,在使用的时候我们也要尽可能的保护叶轮的运作.

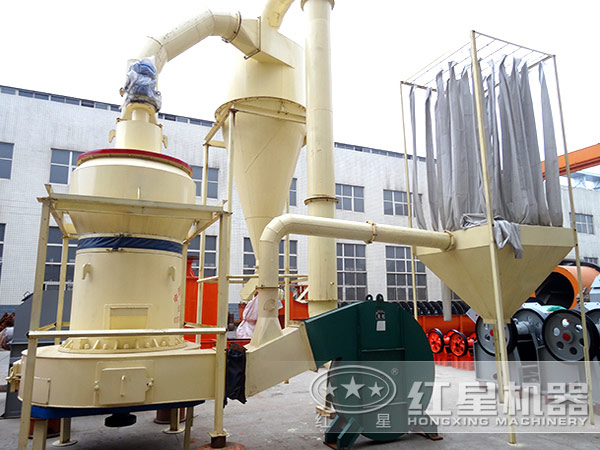

磨粉整套设备

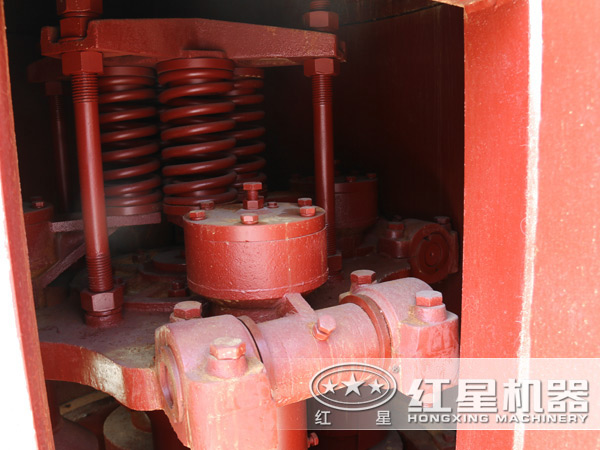

磨粉机内部结构

高压悬辊磨粉机工作原理

高压悬辊磨粉机工作原理很简单,主要是通过磨辊吊架上紧固的1000-1500公斤压力的高压弹簧来进行增压,然后使磨辊围绕主轴旋转,从而通过高压弹簧离心力的作用来完成其磨粉工作,其紧贴磨环滚动,既然我们称为高压悬辊磨粉机那么肯定有一定的优点,那就是其滚动压力比同等动力条件下的雷蒙粉机高1.2倍,故产量大为提高。当被磨物料进入磨腔后,由铲刀铲起送入磨辊与磨环之间进行碾压,碾压后的粉末随鼓风机的循环风带入分析机,合格细粉随气流入旋风集粉器即为成品,大颗粒物粒落回重磨。经过多种重复循环风返回鼓风机再重复以上过程,余风则进入袋式除尘器净化。最重要的就是当磨辊与磨环达到一定磨损后,我们就可以调整高压弹簧长度,保持磨辊与磨环之间恒定碾压力,从而保证稳定的产量与细度。

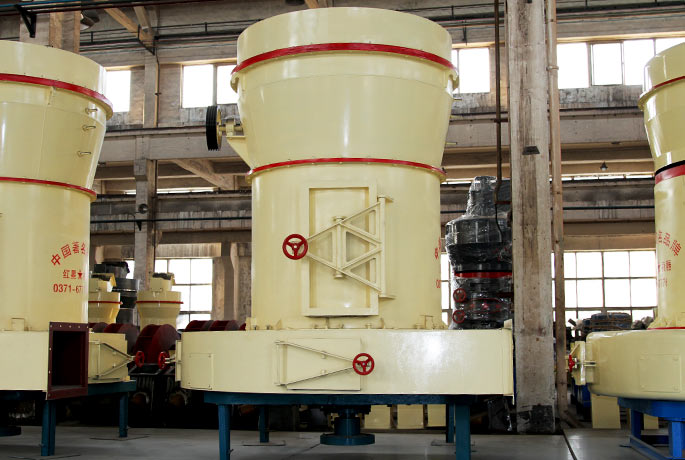

磨粉机工作动态

高压悬辊磨粉机技术参数

    参数 型号 微粉93 微粉92 微粉87 微粉76 微粉66
进料粒度(mm) ≤25 ≤25 ≤20 ≤20 ≤15
成品粒度(mm) 0.125-0.010 0.125-0.033 0.125-0.010 0.125-0.033 0.125-0.010
不同物料细度班产量(t) 0.8-12 0.6-10 0.4-8 0.3-6 0.2-4
中心轴转速(r/min) 140 148 160 170 180
磨环直径(mm) 1006 973 907.5 850 725
磨辊直径(mm) 300 300 270 250 210
磨辊高度(mm) 160 160 150 150 150
主机电机 Y225M-8-30 Y225M-8-22 Y225M-8-22 Y225S-8-18.5 Y225M-8-15
风机电机 Y180M-2-22 Y180L-4-22 Y160L-4-18.5 Y160L-4-15 Y160L-4-11
分析器电机 YCT180M-4A-4 YCT180M-4A-4 YCT180M-4A-4 YCT160-4B-3 YCT160-4B-3



  参数
型号
进料粒度
(mm)
成品粒度
(mm)
微粉93 ≤25 0.125-0.010
微粉92 ≤25 0.125-0.033
微粉87 ≤20 0.125-0.010
微粉76 ≤20 0.125-0.033
微粉66 ≤15 0.125-0.010
