斗式提升机

斗式提升机

提升机运行平稳,可达到较高的提升高度;驱动功率小,提升范围广;运行可靠性好,使用寿命长;

  • 提升高度 28-32.7m
  • 输送量 3-60m3/h
  • 最大尺寸 15-75mm
现在咨询设备现在咨询设备

电话

全国统一销售热线 0371- 67772727

斗式提升机介绍

斗式提升机在我们国家的以被广泛应用,大大的减少了劳动力,其设计结构合理,维修方便,能耗低,低噪音等优点被用户喜爱,另外斗式提升机具有输送量大,提升高度高,运行平稳可靠,寿命长显著优点,其主要性能及参数都是经过GB认证的,牵引圆环链符合MT36----80《矿用高强度圆环链》,本提升机适于输送粉状,粒状及小块状的无磨琢性及磨琢性小的物料,如:煤、水泥、石块、砂、粘土、矿石等,由于提升机的牵引机构是环行链条,因此允许输送温度较高的材料(物料温度不超过250 ℃)。一般输送高度最高可达40米.TG型最高可达80米,大大的提高了劳动效率,适应于冶金、化工、橡胶、粮食、医药、轻工、食品、建材、机械、矿山等行业中的物料提升和干燥、冷却。

斗式提升机

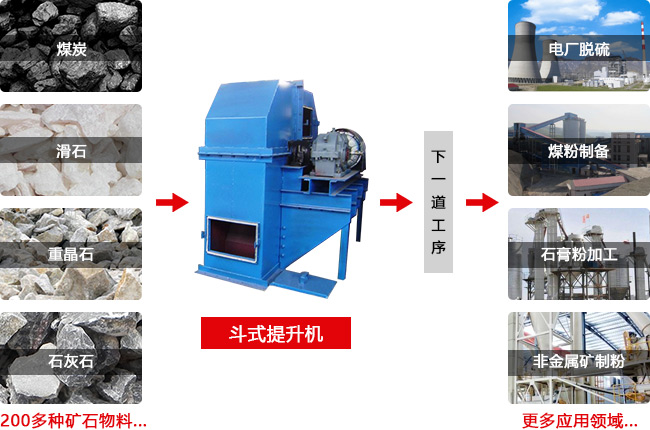

斗式提升机适应行业多



斗式提升机主要特点

1.斗式提升机本身特性就是运行平稳、输送效率高,提高劳动效率。

2.料斗采用耐磨耐温材料,使更多物料被广泛应用。

3.在使用过程中适应性强、安装维修方便、寿命长。

4.斗式提升机机身比较小巧,整机体积小、转速高、确保快速均匀输送。

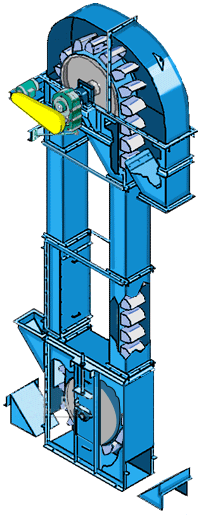

斗式提升机工作原理

物料进入料斗后,料斗把物料从下面的储藏中舀起,然后依附着输送带或链提升到顶部,绕过顶轮后向下翻转, 斗式提升机将物料倾入接受槽内。带传动的斗式提升机的传动带一般采用橡胶带,装在下或上面的传动滚筒和上下面的改向滚筒上。链传动的斗式提升机一般装有两条平行的传动链,上或下面有一对传动链轮,下或上面是一对改向链轮。斗式提升机的机壳有一定的作用,主要是怕工作的时候粉尘在机器里面飞扬造成一定的麻烦。

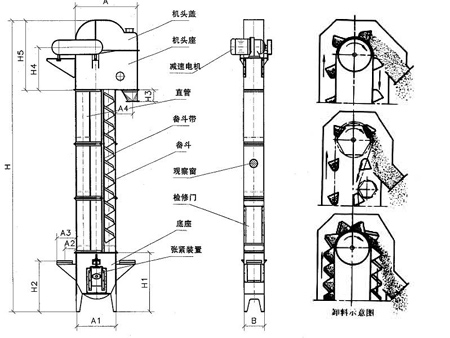

斗式提升机工作原理图

斗式提升机技术参数

环链胶带提升机技术参数

规格 最大提升高度
(m)
输送量
(m³/h)
物料最大块
(mm)
斗距
(mm)
电机功率
(kw)
TH160型 25 7-12 15-20 400 3-4
TH200型 28 8-15 20-30 500 3-5.5
TH250型 30 10-25 25-35 500 4-7.5
TH300型 30 25-35 30-40 500 5.5-11
TH315型 40 30-40 35-45 512 5.5-15
TH400型 40 45-60 40-55 512 11-22
TH500型 40 65-80 50-60 512 15-30
TH630型 40 100-120 60-65 688 18.5-37
TH800型 40 130-150 65-75 920 22-45

钢丝胶带提升机技术参数

规格 最大提升高度
(m)
输送量
(m³/h)
物料最大块
(mm)
斗容
(L)
电机功率
(kw)
TDG160型 80 34 0-20 2.6 2.2-11
TDG200型 80 45 0-25 4.1 3-15
TDG250型 80 71 0-30 6.5 5.5-22
TDG315型 80 101 0-35 10 7.5-30
TDG400型 80 158 0-40 16 15-45
TDG500型 80 218 0-45 25 18.5-55
TDG630型 80 345 0-50 40 30-90
TDG800型 80 491 0-50 61 45-132

板链提升机技术参数

规格 最大提升度
(m)
最大提升量
(m³/h)
允许占百分比
(%)
节距
( mm)
电机功率
(kw)
10 25 50 75 100
物料最大块(mm)
NE15 40 16 65 50 40 30 25 101.66 1.5-4
NE30 59 31 90 75 58 47 40 152.4 2.2-7.5
NE50 62 60 90 75 58 47 40 152.4 3-15
NE100 58 110 130 105 80 65 55 200 7.5-30
NE150 65 170 130 105 80 65 55 200 11-37
NE200 73 220 170 135 100 85 70 250 18.5-75
NE300 61 320 170 135 100 85 70 250 22-75
NE400 47 420 205 165 125 105 90 300 45-90
NE500 58 500 240 190 145 120 100 300 45-132

环链胶带提升机技术参数

规格 最大提
升高度
(m)
输送量
(m³/h)
TH160型 25 7-12
TH200型 28 8-15
TH250型 30 10-25
TH300型 30 25-35
TH315型 40 30-40
TH400型 40 45-60
TH500型 40 65-80
TH630型 40 100-120
TH800型 40 130-150

钢丝胶带提升机技术参数

规格 最大提
升高度
(m)
输送量
(m³/h)
TDG160型 80 34
TDG200型 80 45
TDG250型 80 71
TDG315型 80 101
TDG400型 80 158
TDG500型 80 218
TDG630型 80 345
TDG800型 80 491

板链提升机技术参数

规格 最大提
升高度
(m)
最大提升量
(m³/h)
NE15 40 16
NE30 59 31
NE50 62 60
NE100 58 110
NE150 65 170
NE200 73 220
NE300 61 320
NE400 47 420
NE500 58 500

相关案例

河北石家庄石膏磨粉生产线

河北石家庄石膏磨粉生产线

成品细度:30目~400目

生产能力:2400万吨/年

设备组成:斗式提升机、雷蒙磨粉机、颚式破碎机、大旋风收集器等

了解更多 >
